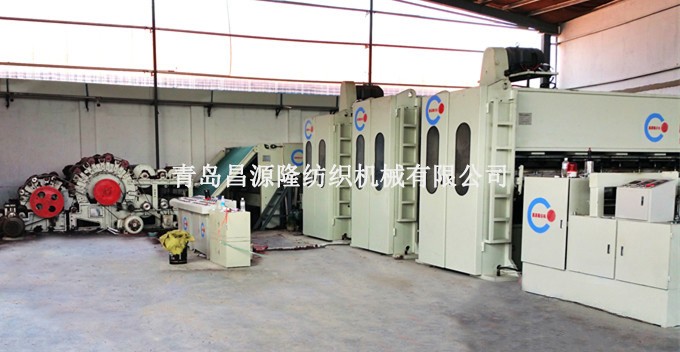

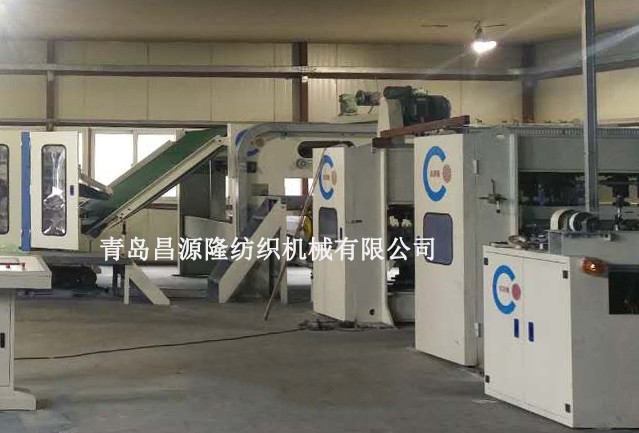

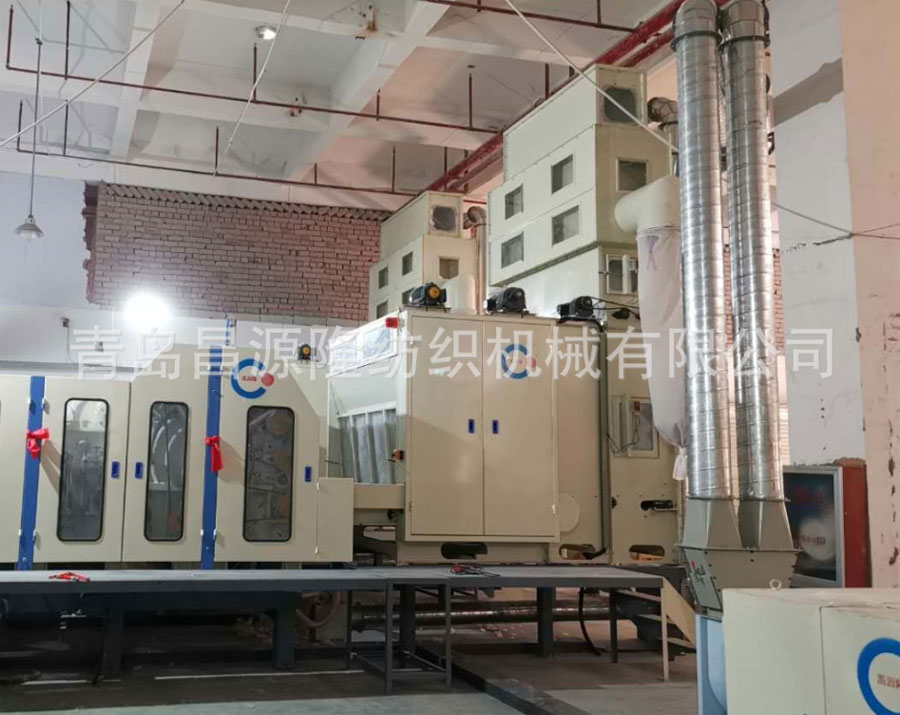

一、工藝流程：開包-開松機-振動給棉機-梳理機-鋪網機-針刺機-切邊成卷機

二、生產線用途：寬幅土工布，廣泛用于鐵路加筋、公路養護、堤壩養護、建筑隔離等。

土工布設備視頻

三、技術參數：

1. 機幅：2000mm-6000mm

2. 產品克重：80-700g/㎡

3. 產量：50-300kg/h

四、單機說明

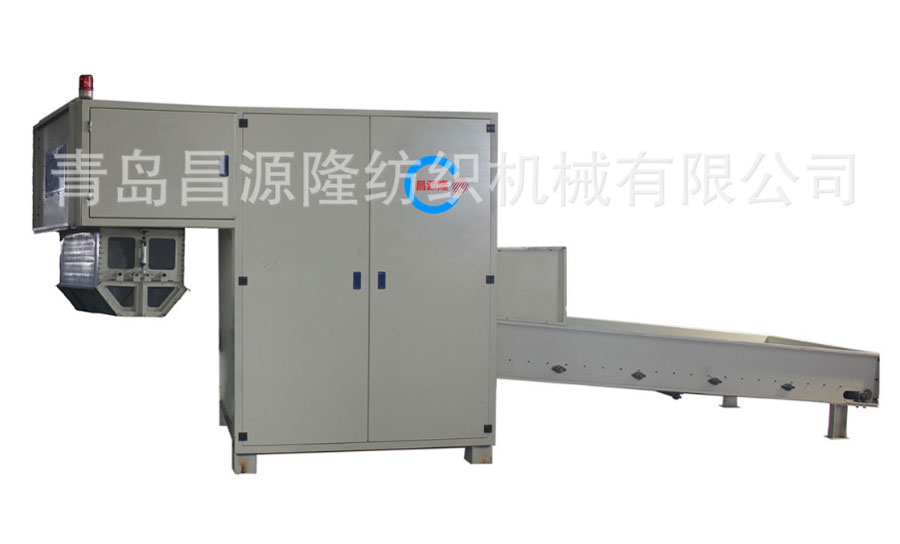

CYKB-開包機：仿德國制造，由本公司研發專用合金針布開松，風機輸送，喂入為木簾或皮簾，喂入由給棉機上光電控制，喂入用兩個溝槽羅拉，并有兩個彈簧加壓。開松輥進行動靜平衡處理，帶有輸送風道，全封閉可減少清機次數。

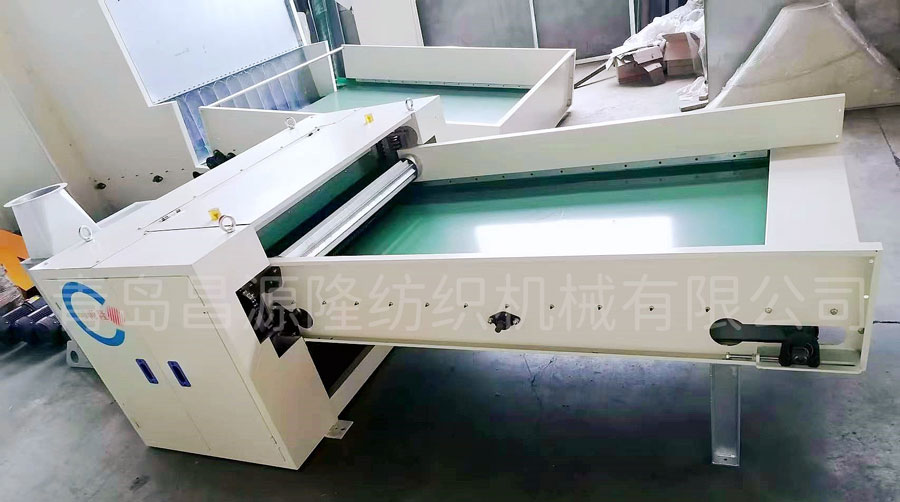

2. CYLKS-開松機：開松各種捆包纖維，按比例由電子秤進行稱量，均勻平鋪在混棉簾上。各種不同纖維被放入水平輸送簾，經壓棉輥和對輥羅拉喂入，經高速打手開松后由輸棉風機送到下道工序。

3. CYLMX-振動給棉機：將開松纖維進一步松混合，并處理成均勻的筵棉供下道工序。容積式定量喂入，光電控制、調節方便、給棉量準確均勻。

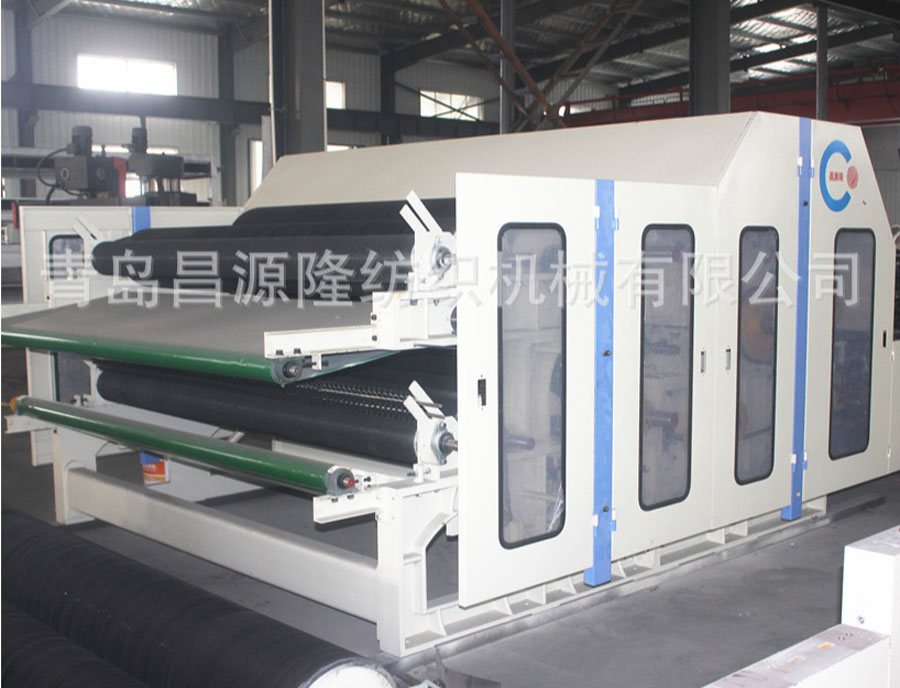

4. CYLSL-梳理機：該機為雙錫林、雙道夫、四雜亂、羅拉剝?nèi)　Ｔ摍C(jī)所有輥筒都經調質和定性處理后，再精密加工。墻板由鑄鐵加工而成，針布采用國產優質針布，并配有吸風裝置，可減少清機次數，還帶有走臺。具有分梳能力強，產量高等優點。

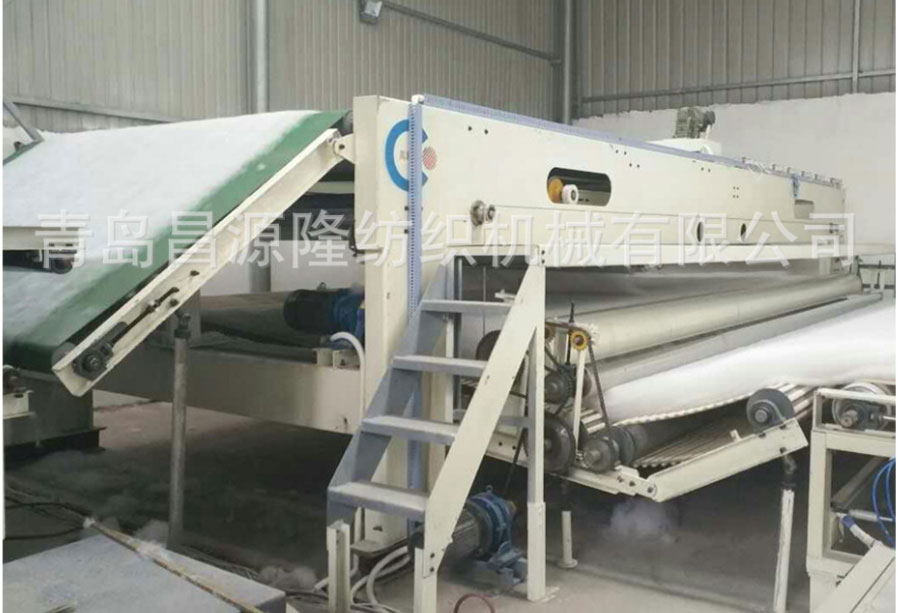

5. CYLPW-鋪網機：該機按照國外同類產品設計，機架采用6mm鋼板折彎而成，鋪網簾之間加補償電機，減少纖網牽伸。往復換向用變頻控制，沖擊力小，能自動緩沖平衡換向，并配有多段速控制。底簾可調節升降，使棉網能按照所需要的單位克重均勻鋪疊到底簾上，供下一道工序使用。斜簾﹑平簾和大車平簾用高檔優質皮簾，底簾和環簾為木簾子。

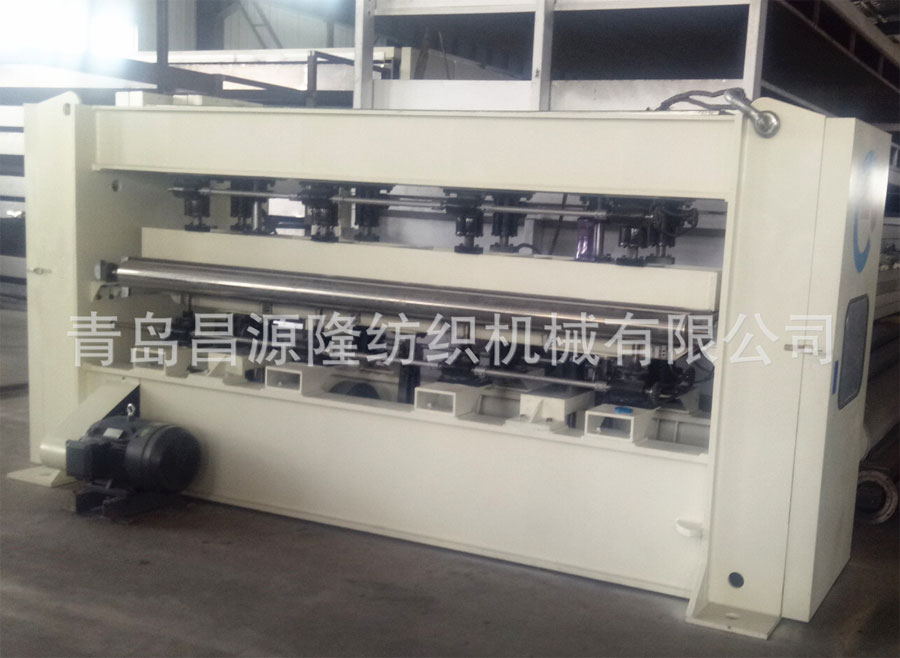

6. CYLZC-針刺機：該機仿德國DL公司產品設計，新型鋼件結構，活動梁采用鋁合金制成，針床梁、主軸都經調質、回火做定性處理，剝毛板、針床梁用蝸輪箱升降，方便調節刺針深度，針板為氣壓控制，電腦數控布針，進出輥、剝棉板和托棉板鍍鉻，連桿采用球墨鑄鐵加工成型。導向軸用45#鋼鍛打，經車麼熱處理精加工。

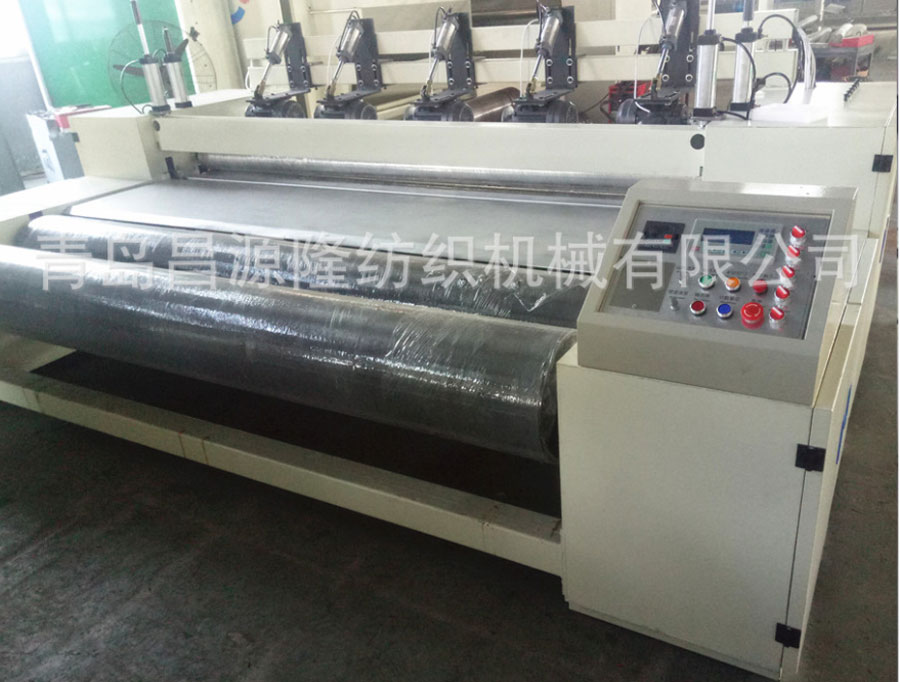

7. CYLCQ-切邊成卷機：該機為鋼板結構，機架由整塊鋼板焊接制作而成，集傳動和操作系統于一體。縱向三把硬切刀分切，橫向一把飛刀由電子計米器控制。構造簡潔、美觀、大方。

五、產品用途

土工布主要起分隔、過濾、排水、穩定與加固等作用，廣泛應用于高速公路、鐵路、機場、水利等工程建設。
